Display LCD Keypad Shield 16x02 com Teclado Compatível com Arduino - GC-11

Display LCD Keypad Shield 16x02 com Teclado Compatível com Arduino - GC-11/p>

Descrição:

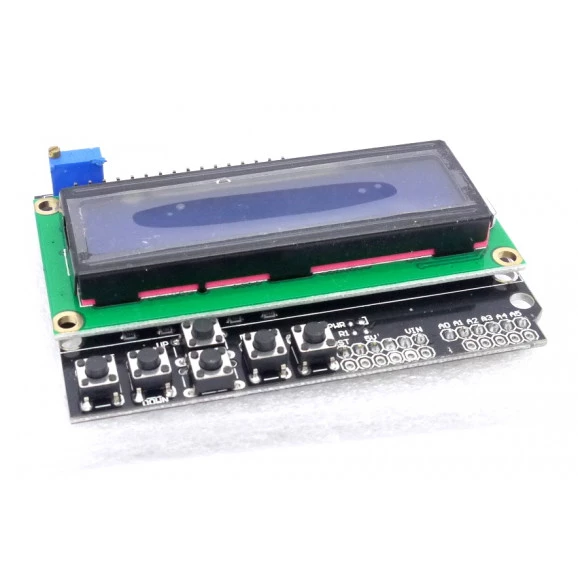

• Esse Display LCD para Arduino com Teclado (conector de pino macho) dispõe de um display azul de 16x2 caracteres e 6 botões momentâneos, da esquerda para a direita, SELECT, ESQUERDA, PARA CIMA, PARA BAIXO, DIREITA e RESET.
• Este Shield pode ser conectado diretamente ao seu Arduino UNO, Duemilanove ou MEGA. Os pinos digitais 5, 6, 7, 8 e 9
• São usados como interface para o LCD.

Características:

• 16x2 azul tela LCD

• Contraste ajustável

• Utilizando interface modificada LCD4Bit e a biblioteca Cristal Liquido

LCD:

• Foi modificada a interface LCD4Bit como segue:
• A fim de preservar a porta SPI para uso futuro, os pinos de IO digitais DB7 a 10 e os pinos 12 e 11 utilizados na biblioteca original LCD4Bit foram movidos para DB4 a 7 e pinos 8 e pino 9, respectivamente.

TECLADO:

• O teclado é composto de 5 botões - SELECT, ESQUERDA, PARA CIMA, PARA BAIXO e DIREITA, mais um botão de RESET.
• Para economizar os recursos de IO digitais, a interface do teclado utiliza apenas um canal de ADC.
• O valor da tecla é lido através de um divisor de tensão de 5 estágios. Quando a tecla é pressionada, o ADC lê o valor da tensão através do divisor de tensão e, depois, o valor de tensão é comparada à tensão de limiar do valor armazenado em uma matriz para identificar qual tecla foi pressionada.

Especificações:

• Tensão de funcionamento: 5VDC
• Dimensões: 80 x 58 x 22mm
• Peso: 52 g
