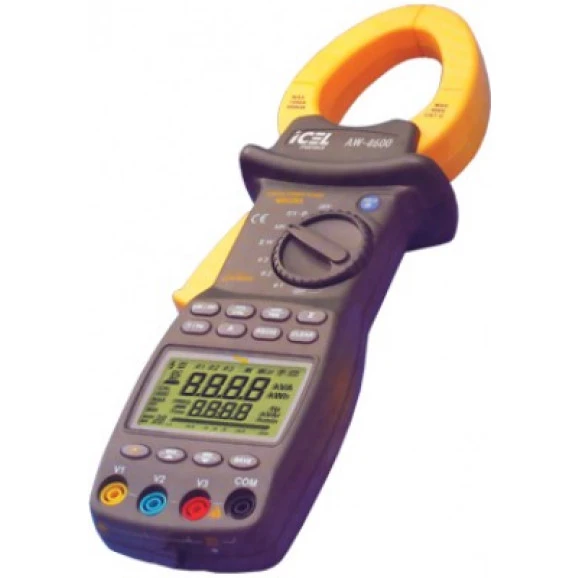

O AW-4600 é um wattímetro trifásico tipo alicate, desenvolvido com o que existe de mais moderno em tecnologia de semicondutores. Apresenta como características: alta confiabilidade, durabilidade e simplicidade de operação.
TRI FÁSICO 4 FIOS (3ø)
POTÊNCIA ATIVA: 600kW
POTÊNCIA APARENTE: 600KVA
POTÊNCIA REATIVA: 600KVAr
W/h: 9.999 kWh
FREQÜÊNCIA: 1KHz
FATOR DE POTÊNCIA: 0,3 ~ 1
TENSÃO AC: 600V (TRUE RMS)
Corrente AC: 1.000A (TRUE RMS)
INTERFACE RS-232C
AUTORANGE
ABERTURA MÁXIMA DA GARRA: 50mm
MEMÓRIA: 28 LEITURAS
MEMÓRIA (DATA HOLD)
IEC1010-2-032 / CAT III 600V
DIMENSÕES: 300x103x51mm
PESO: 1kg (C/ A BATERIA) APROX.
DISPLAY: LCD 4 DÍG. (9999)
BARRA GRÁFICA
a. Funções: Tensão alternada e corrente alternada ("True RMS”), freqüência, potência ativa, reativa e aparente, fator de potência, energia ativa (watt hora), medição trifásica (três fios e quatro fios), registro de máximo e mínimo, interface RS-232C.
b. Seleção de escalas: Automática (Autorange).
c. Dimensão máxima do condutor: 50mm para cabos.
d. Alimentação: Quatro pilhas de 1,5 V tipo AA.
e. Consumo: 250 mW.
f. Indicação de pilhas descarregadas: O display exibe o símbolo de uma bateria.
g. Visor: Display múltiplo de cristal líquido (”LCD”), 4 dígitos 9999, mais barra gráfica de 40 segmentos.
h. Indicação de sobrecarga: O display exibe as letras "OL".
i. O AW-4600 obedece às normas IEC1010-1, IEC-1010-2-032 e categoria de sobre tensão CAT-III 600V.
j. Grau de Poluição: 2.
k. Temperatura de operação: De 0ºC a 40ºC.
l. Umidade de operação: Menor que 80% sem condensação.
m. Dimensões: 300x103x51mm.
n. Peso: 500g (incluindo as pilhas).
o. O AW-4600 vem acompanhado de uma maleta para transporte, um manual de instruções, dois pares de pontas de prova com garras jacaré (preta, vermelha, verde e amarela), um par de pontas de prova comuns (uma preta e outra vermelha) e um cabo ótico para interface RS-232.
