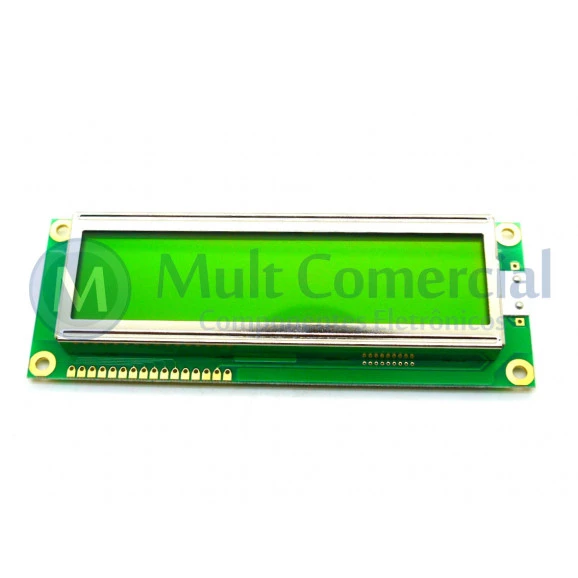

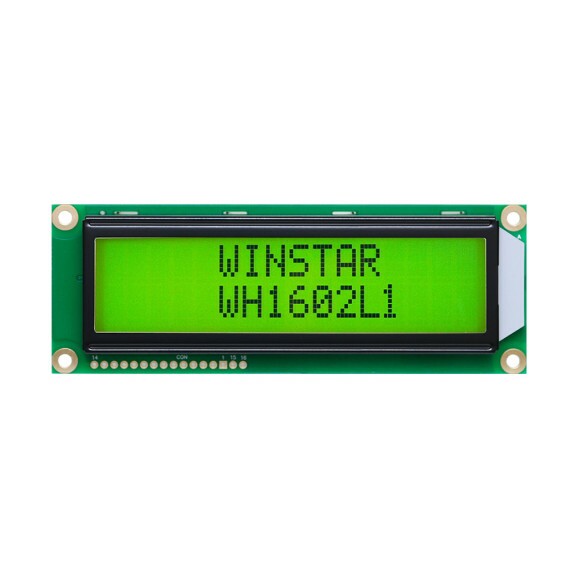

Display LCD 16x02 Big Number Verde com Luz de Fundo (Back Light) WH-1602L1-YYH-JT - Winstar

O WH1602L1 é um módulo LCD de matriz de pontos 16x2 caracteres com controlador embutido ST7066. Sua interface padrão é a interface paralela 6800 de 4/8 bits. O modelo WH1602L1 suporta opcionalmente operação com tensão negativa. Este display também está disponível com interfaces SPI e I2C usando o controlador RW1063, oferecendo opções flexíveis de integração para várias aplicações.

A série WH1602L1 tem uma tensão de operação padrão de 5V, com configuração opcional de 3V. Quando operando a 3V, a tensão negativa também deve ser limitada a 3V, o que deve ser considerado no projeto de alimentação do sistema.

A série WH1602L1 oferece uma versão opcional com fonte de caracteres chineses embutida WG16032D para clientes que necessitam de suporte aprimorado para exibição de caracteres chineses. O controlador ST7066 suporta múltiplas versões de fontes de caracteres, incluindo Inglês/Japonês, Europeu Ocidental, Europeu Oriental, Escandinavo, Cirílico (Russo) e Hebraico/Árabe, proporcionando excelente flexibilidade de localização.

Este módulo LCD de matriz de pontos está disponível em várias cores de backlight LED, incluindo amarelo-esverdeado, azul, verde, branco, âmbar, vermelho e branco. Os LEDs podem ser alimentados via terminais PIN1, PIN2, PIN15, PIN16 ou A e K, dependendo do projeto do circuito.

►LCD de Caractere 16x2
►Tipo: Caractere
►Estrutura: COB
►Tamanho: 2,26 polegadas
►16 caracteres x 2 linhas
►5x8 pontos inclui cursor
►Fonte de alimentação de +5V (Também disponível para +3V)
►A opção de tensão negativa está disponível apenas para a fonte de alimentação de +3V
►1/16 duty cycle
►LED pode ser controlado pelos PIN1, PIN2, PIN15, PIN16 ou A e K
►Interface : 6800 (ST7066 IC), opção SPI/I2C (RW1063 IC)
►Versão Chinesa: WG16032D
