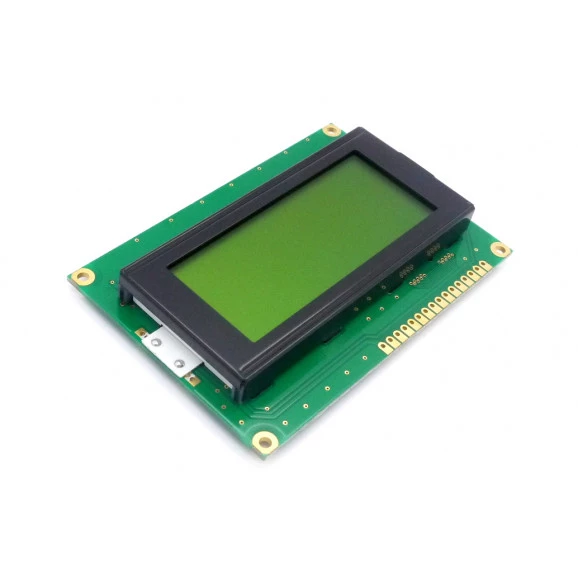

Display LCD 16x04 Verde com Luz de Fundo (Back Light) WH-1604A-YYH-JT - Winstar

WH1604A é um display caractere LCD de 16x4 que tem diferentes interfaces opcionais. Este display LCD integrado com padrão o IC ST7066 suporta interface paralela de 6800 e opções disponíveis integrado com o IC RW1063 suporta interface I2C e SPI.

Este display LCD de 16x4 caracteres tem a dimensão do módulo de 87 x 60 mm e o tamanho da área de visualização de 62 x 26 mm. A tensão de alimentação de 3V/5V, 1/16 Duty. Os LEDs podem ser acionados por PIN1, PIN2, PIN15, PIN16 ou A e K.

Esta série de módulos display 16 caracteres por 4 linhas pode operar a temperaturas de -20℃ a +70℃; suas temperaturas de armazenamento variam de -30℃ a +80℃.

LCD de Caractere 16x4, Display LCD 16x4
5x8 pontos inclui cursor
Alimentação +5V (também disponível para +3V)
1/16 duty cycle
LED pode ser controlado pelos PIN1, PIN2, PIN15, PIN16 ou A e K
Interface : 6800 (ST7066 IC), opção SPI/I2C (RW1063 IC)
