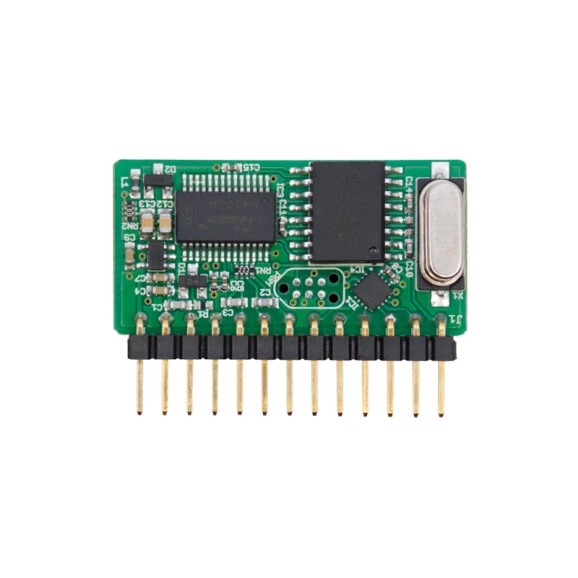

Módulo de Efeitos ACCU-BELL - ABE-FX - Belton

Minúsculo com montagem vertical para dimensões reduzidas (36 x 21 mm)

Regulador de tensão integrado para fácil integração

Entrada mono/saída estéreo

Vários parâmetros controláveis

Efeitos disponíveis: reverberação de placa, eco com tap tempo e subdivisões e chorus estéreo

Características

Também pode ser programado como reverberação do tipo BTDR, como um substituto de maior qualidade para o BTDR
(não compatível com pinos)

Especificações:
Dimensões: 36 mm X 21 mm X 6,5 mm
Tensão de alimentação VDD: 5,5 V a 9,5 V CC
Corrente de alimentação VDD: 90 mA
Temperatura ambiente operacional: -40 ℃ a +60 ℃
Nível máximo de entrada: 2V pico-pico (preliminar)
Nível máximo de saída diferencial: a ser definido
SNR mínimo de 90 dB (preliminar)
Tensão VPOT 4,5 V DC (aprox.): use apenas conforme mostrado no exemplo esquemátic.
