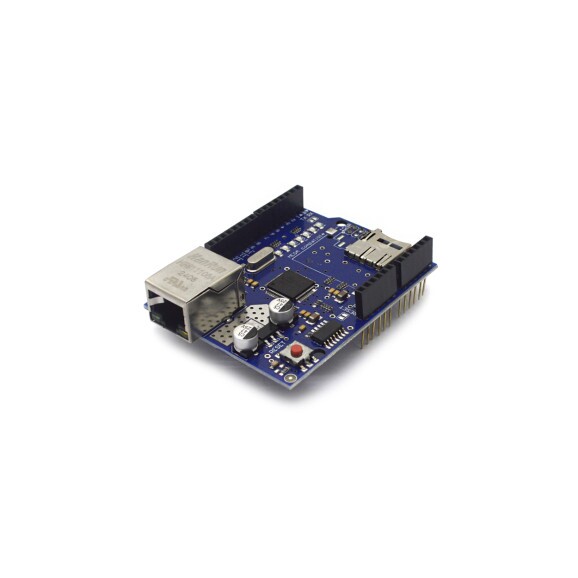

Módulo Ethernet Shield W5100 - Compatível com Arduino

INFORMAÇÕES ADICIONAIS

Uso em projetos de IoT servidores web clientes TCP UDP e registro em cartão SD
Controlador WIZnet W5100 com pilha TCP IP integrada e 4 sockets simultâneos
Operação 10 100 Mb com suporte a full duplex e half duplex
Compatível com níveis de operação 3,3 V e 5 V mediante seleção de nível no shield
W5100 e cartão SD compartilham o barramento SPI apenas um pode estar ativo por vez

COMPATIBILIDADE

Compatível com Arduino UNO Duemilanove Mega 2560 e equivalentes
Compatível com bibliotecas Ethernet e SD da plataforma Arduino
Compatível com redes IPv4 IGMP PPPoE com PAP CHAP em ADSL

ESPECIFICAÇÕES TÉCNICAS

Controlador WIZnet W5100 com protocolos TCP IP UDP ICMP ARP IPv4 IGMP PPPoE Ethernet
Suporte a até 4 conexões simultâneas independentes
Interface SPI com seleção de chip do W5100 no pino digital 10 e do SD no pino 4 no Arduino UNO
Barramento SPI no UNO pinos 11 12 13 e no Mega pinos 50 51 52 pino 53 deve permanecer como saída no Mega
Tensão de operação 3,3 V a 5 V
Velocidade de conexão 10 100 Mb com suporte a duplex total e meio
Dimensões aproximadas 53 x 20 x 72 mm peso 30 g

COMO USAR O PRODUTO

1. Encaixe o shield na placa Arduino compatível e selecione o nível de operação 3,3 V ou 5 V conforme o desenvolvimento utilizado
2. Conecte o cabo Ethernet à porta RJ45 do shield e a um roteador ou switch de rede
3. Insira um cartão microSD formatado em FAT16 ou FAT32 no slot se for utilizar armazenamento
4. No sketch inicialize a biblioteca Ethernet configurando MAC e IP o W5100 utiliza CS no pino 10
5. Inicialize a biblioteca SD configurando CS no pino 4 e mantenha o periférico não utilizado desativado antes de usar o outro
6. Programe servidor web cliente TCP ou UDP conforme a aplicação o W5100 suporta até 4 conexões simultâneas
7. Teste a conectividade e configure PPPoE se necessário para acesso ADSL com autenticação PAP ou CHAP
