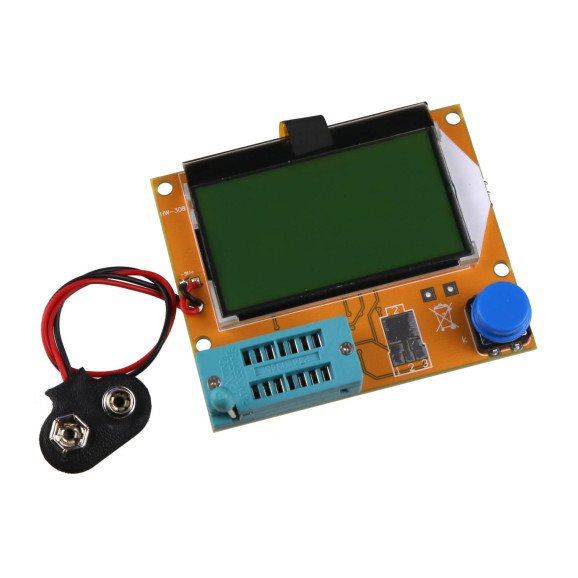

Testador de Componentes LCR-T4 - GC-283A

O Testador de Componentes LCR-T4 Transistor Tester HW-308 é um testados de componentes universal, capaz de reconhecer transistores, NPN e PNP, MOSFET Canal N e P, diodos, tiristores, resistores, capacitores, etc.

Fácil de usar, basta plugar um componente no soquete ZIF integrado ao medidor, baixar a alavanca no soquete e apertar o botão, a leitura e teste do componente é realizada automaticamente.

 O display LCD integrado exibe todos os resultados do teste, até mesmo em locais com pouca iluminação, pois possui luz de fundo. Funciona com apenas uma bateria 9V (bateria não inclusa, vendida separadamente), e conta com a função "Auto Power Off" para desligamento automático.

Nota: Ao utilizar o teste para medir capacitância, é necessário descarregar o capacitor para evitar danos ao aparelho.

Especificações Técnicas:

Modelo: LCR-T4 / HW-308

Alimentação: Bateria 9V (NÃO INCLUSA)

Microcontrolador: Atmega328P SMD

Display LCD: 128x64 (3")

Transistor: 2 ou menos no mesmo invólucro

Medição de Resistência: 0.1Ohms ~50M Ohms

Medição de indutância: 0.01mH~20H

Capacitância medida: 25pF - 100mF (resolução 1pF)

Soquete ZIF integrado

Detecção automática de transistores NPN e PNP, MOSFET canal N e canal P, diodo (incluindo diodo duplo), tiristor, transistor, TRIAC, resistor e capacitor e outros componentes

Capacitância parasita

Resultados do teste exibidos no amplo display LCD com iluminação

Voltagem de disparo de MOSFET, capacitância de base e diodo de proteção

Medição Transistor Bipolar, fator de amplificação e base-tensão de limiar emissor

Mede Potenciômetros e resistores indicando pinagem

Tensão Zener

ESR para componentes passivos

HFe

Composição: Metal, Plástico, Placa de Fenolite, Componentes Eletrônicos

Tamanho: 80mm Largura x 65mm de Comprimento x 20mm de Altura
