Thumb Slide Joystick COM-09426 - GC-21

Joystick de deslizamento do polegar

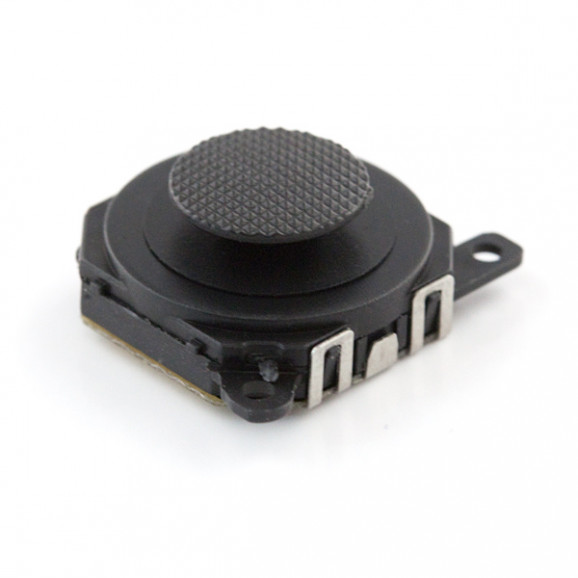

Este é um joystick analógico resistivo, muito semelhante aos encontrados no PSP1000.
Esses joysticks compactos são diferentes, pois têm uma sensação de 'deslize' muito interessante.
Do nosso cliente em relação à pinagem:
Com a protuberância para cima e voltada para você,
e os pinos na parte inferior afastados de você e apontando para o seu peito,
da esquerda (pino 1) para a direita (pino 4). Observe que o pino 4 é o
mais próximo dos dois orifícios de montagem/parafuso. Quando conectado a um Arduino,
você poderá obter um intervalo de cerca de 128 a 775 em cada eixo,
 com consistência suficiente para verificar se está em -x, center-x, +x e -y, center-y e +y.
Disposição dos pinos

    saída do eixo x
    +5V
    saída do eixo y
    gnd

A tampa é removível.
